Bandgap ke Mikroprosesor: Penjelasan Fisika untuk Insinyur Pemula

Pernahkah Anda melihat sebuah mikroprosesor—katakanlah Intel Core, AMD Ryzen, atau chip Apple M-Series—dan berpikir: “Bagaimana bisa sebongkah batu silikon mati diubah manusia menjadi otak super cerdas yang bisa menjalankan sistem operasi, memproses grafis 3D, hingga mengeksekusi kecerdasan buatan?”

Thank you for reading this post, don’t forget to subscribe!

Bagi para insinyur pemula atau mahasiswa teknik yang baru terjun ke dunia sirkuit terpadu (Integrated Circuit), lompatan konsep dari materi fisika kuantum ke arsitektur komputer sering kali terasa membingungkan. Namun kuncinya sebenarnya ada pada satu konsep fisika material yang sangat elegan: Bandgap.

Mari kita bedah secara santai bagaimana perjalanan fenomena fisika bernama bandgap ini bisa menjelma menjadi miliaran transistor di dalam mikroprosesor modern Anda!

1. Fondasi Utama: Apa Itu Bandgap?

Di dalam materi padat, elektron tidak bisa bergerak di sembarang tingkat energi. Mekanika kuantum mengatur bahwa elektron hanya boleh menempati area-area energi tertentu yang disebut Pita Energi (Energy Bands).

Secara umum, ada dua pita energi utama yang perlu kita tahu:

Pita Valensi (Valence Band): Rumah bagi elektron-elektron yang masih terikat pada atomnya (tidak bisa ke mana-mana).
Pita Konduksi (Conduction Band): Jalur tol bagi elektron untuk bergerak bebas. Jika elektron berhasil masuk ke pita ini, materi tersebut bisa menghantarkan arus listrik.

Nah, Bandgap (Celah Pita) adalah jarak atau “jurang” energi pembatas yang memisahkan Pita Valensi dan Pita Konduksi. Elektron dilarang keras berada di tengah-jurang ini.

Berdasarkan ukuran jurang ini, material di alam semesta dibagi menjadi tiga kafilah:

Konduktor (Logam): Tidak ada jurang sama sekali. Kedua pita saling tumpang tindih, sehingga elektron bebas mengalir tanpa hambatan.
Isolator (Kaca/Plastik): Jurangnya terlalu lebar. Elektron tidak akan pernah punya cukup energi untuk melompat ke pita konduksi.
Semikonduktor (Silikon/Germanium): Jurangnya pas. Tidak terlalu dekat, tapi tidak terlalu jauh. Elektron di dalam semikonduktor bisa melompat dari pita valensi ke pita konduksi jika diberi sedikit pemicu (seperti energi panas atau tegangan listrik).

2. Keajaiban “Doping”: Mengotori Silikon demi Kendali

Silikon murni sebenarnya adalah konduktor yang buruk. Agar silikon bisa kita kendalikan secara presisi, para insinyur melakukan proses bernama Doping—yaitu sengaja “mengotori” struktur kristal silikon murni dengan atom elemen lain.

N-Type (Negatif): Silikon disuntik dengan atom (seperti Fosfor) yang menyumbang kelebihan elektron bebas.
P-Type (Positif): Silikon disuntik dengan atom (seperti Boron) yang kekurangan elektron, menyisakan ruang kosong bermuatan positif yang disebut Hole.

Ketika Anda menempelkan silikon tipe P dan tipe N secara berdampingan, Anda menciptakan sebuah p-n junction. Komponen dasar ini bertindak sebagai pintu satu arah yang mengatur lalu lintas elektron. Di sinilah kendali penuh atas sifat bandgap tadi resmi dimulai.

3. Melahirkan Transistor: Sakelar Mekanik Tanpa Sentuh

Dari p-n junction, kita bisa membangun sebuah Transistor (paling populer jenis MOSFET—Metal-Oxide-Semiconductor Field-Effect Transistor).

Bayangkan transistor seperti sebuah sakelar lampu di rumah Anda, tetapi tidak memiliki bagian mekanis yang bergerak.

Transistor memiliki tiga kaki utama: Source (pemasok elektron), Drain (tujuan elektron), dan Gate (pintu gerbang).
Di bawah Gate, terdapat lapisan isolator tipis yang menjaga aliran arus.
Cara Kerjanya: Ketika kaki Gate diberi tegangan listrik kecil, medan listrik yang dihasilkan akan menarik elektron-elektron melompati bandgap dan membuat jembatan konduksi tipis antara Source dan Drain. Sakelar berada dalam kondisi ON (Angka 1).
Ketika tegangan di Gate diputus, jembatan tersebut hilang seketika karena elektron kembali jatuh ke bawah pita valensi. Sakelar berada dalam kondisi OFF (Angka 0).

Berkat sifat semikonduktor ini, kita bisa menghidup-matikan aliran listrik miliaran kali dalam satu detik tanpa khawatir ada komponen mekanis yang aus atau patah.

4. Jembatan Menuju Mikroprosesor: Gerbang Logika ke Arsitektur Kompleks

Sekarang kita sudah tahu bagaimana memanipulasi bandgap silikon untuk menciptakan sakelar biner (0 dan 1). Langkah terakhir adalah menyusun miliaran sakelar mini ini ke dalam satu cetakan silikon terpadu.

Gerbang Logika (Logic Gates): Dengan mengombinasikan beberapa transistor (misal tipe PMOS dan NMOS dalam konfigurasi CMOS), kita bisa membuat gerbang logika dasar seperti AND, OR, NOT, dan XOR.

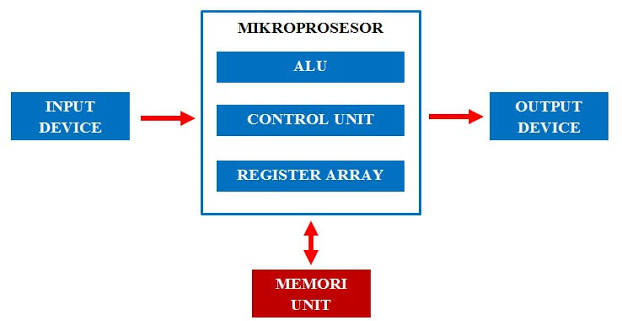

Sirkuit Digital: Gerbang logika ini dirangkai lebih kompleks untuk membangun unit kalkulator digital bernama ALU (Arithmetic Logic Unit), unit penyimpanan sementara bernama Registers, dan unit pengatur lalu lintas bernama Control Unit.

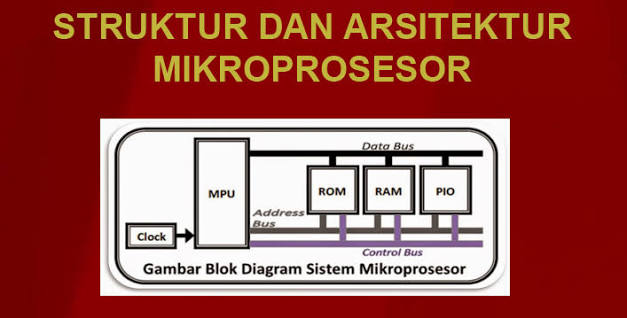

Mikroprosesor: Ketika ALU, Registers, Control Unit, dan Cache Memory disatukan di bawah satu arsitektur terintegrasi, lahirlah sebuah mikroprosesor.

Saat mikroprosesor Anda mengeksekusi instruksi baris kode pemrograman tingkat tinggi yang rumit, pada level paling mikro, prosesor tersebut sebenarnya hanya memerintahkan miliaran elektron untuk bolak-balik melompati celah energi bandgap silikon secara serentak.

Kesimpulan untuk Insinyur Pemula

Sebagai seorang insinyur, memahami perjalanan dari bandgap hingga mikroprosesor mengajarkan satu hal penting: abstraksi teknologi.

Dunia rekayasa komputer modern dibangun berlapis-lapis. Di lapisan paling atas ada Software (Aplikasi/Game), di bawahnya ada Operating System, lalu Architecture, dilanjutkan ke Digital Circuits, berlanjut ke Transistors, dan fondasi terdalamnya dikunci oleh aturan fisika zat padat (Bandgap Mechanics).

Jadi, jangan pernah memandang fisika material sebagai teori hafalan yang membosankan di bangku kuliah. Tanpa adanya kalkulasi presisi mengenai jarak celah energi kuantum elektron tersebut, peradaban digital dan komputer super cepat yang kita gunakan hari ini tidak akan pernah ada!
